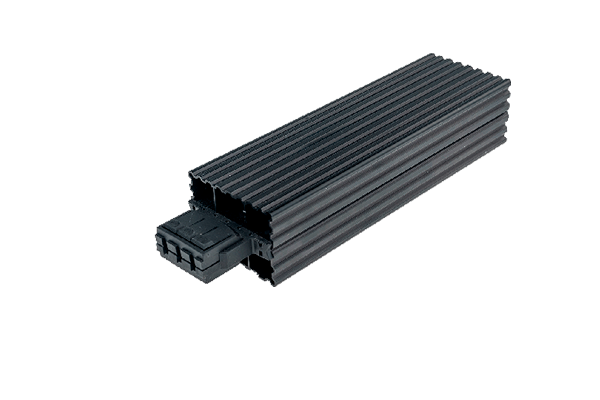

Нагреватели для контроля микроклимата в шкафах управления температурой

Что такое электрический шкаф?

Электрические шкафы — это точка централизованного управления для всех видов автоматизированных систем, но их надежность напрямую зависит от условий эксплуатации. Перегрев, конденсат, пыль и влага способны вывести из строя дорогостоящее оборудование: реле, программируемые логические контроллеры, частотные преобразователи. В этой статье разберем, как поддерживать оптимальный микроклимат в электрошкафах, чтобы избежать поломок и продлить срок службы компонентов.

Зачем контролировать температуру и влажность в электрошкафах?

Электрооборудование чувствительно к перепадам температуры и влажности. При нагреве выше +55 °C ускоряется деградация изоляции кабелей, плат и контактов, что ведет к коротким замыканиям. Низкие температуры, особенно в сочетании с высокой влажностью, провоцируют образование конденсата на внутренних поверхностях шкафа. Капли воды окисляют контакты, вызывают коррозию металлических деталей и нарушают работу датчиков.

Методы контроля температуры: обогрев и охлаждение

Для поддержания стабильной температуры в электрошкафах применяют два подхода: обогрев и принудительное охлаждение. Обогрев актуален для регионов с холодным климатом или помещений без отопления. Керамические нагреватели мощностью 50–200 Вт монтируют в нижней части шкафа, чтобы теплый воздух равномерно распределялся по всему объему. Саморегулирующиеся кабели, размещенные вдоль стенок, автоматически меняют мощность в зависимости от температуры, экономя до 40% энергии.

Охлаждение необходимо там, где шкафы работают в условиях высоких внешних температур или выделяют много тепла. Вентиляторы с датчиками температуры прогоняют воздух через шкаф, предотвращая перегрев. Для сложных случаев, таких как серверные комнаты, используют термоэлектрические модули Пельтье или компактные кондиционеры с замкнутым контуром.

Нагревательные элементы для электрических шкафов

Для контроля температуры в электрических шкафах применяют несколько типов нагревателей:

• керамические нагревательные элементы;
• саморегулирующиеся кабели;
• антиконденсатные нагреватели;
• гибкие силиконовые нагревательные ленты.

Каждый тип нагревателя проектируется под конкретные условия, поэтому при выборе важно учитывать не только мощность, но и среду эксплуатации.

Керамические нагреватели для электрических шкафов

Керамические нагреватели, выполненные из термостойкой керамики в защитных корпусах из нержавеющей стали, обеспечивают равномерный обогрев за счет большой площади поверхности и мощности до 200 Вт. Их конструкция включает встроенные термопары, которые автоматически регулируют температуру с точностью до ±2°C, предотвращая локальные перегревы. Такие нагреватели оснащаются кронштейнами из жаростойкого алюминия, что упрощает монтаж в шкафы с ограниченным пространством.

Саморегулирующиеся кабели для шкафов управления

Саморегулирующиеся кабели меняют мощность в зависимости от температуры окружающей среды благодаря полимерной матрице с углеродным наполнителем. При нагреве сопротивление матрицы растет, снижая ток и потребляемую энергию. Кабели работают в диапазоне от −40°C до +150°C и могут быть нарезаны на секции без потери функциональности. Их изоляция из фторполимера выдерживает воздействие масел и кислот, что делает их идеальными для использования в шкафах управления на химических производствах.

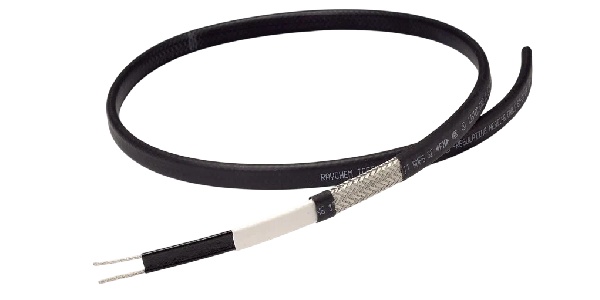

Саморегулирующийся кабель для контроля температуры в шкафах управления

Антиконденсатные нагреватели малой мощности

Антиконденсатные нагреватели мощностью от 20 до 80 Вт монтируют в нижней части шкафа. Их корпус из анодированного алюминия обеспечивает КПД до 95%, а встроенный биметаллический термостат отключает питание при достижении заданной температуры. Такие нагревательные элементы подходят для взрывоопасных зон, где требуется низковольтное оборудование.

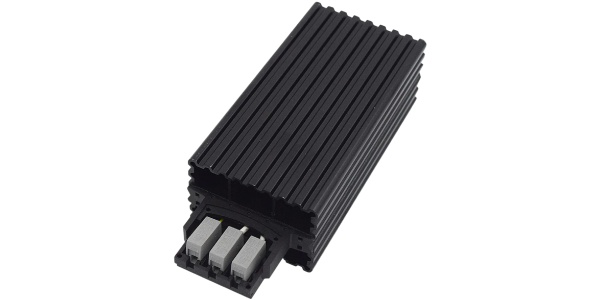

Антиконденсатный нагреватель для контроля температуры в шкафах управления

Силиконовые нагревательные ленты для электрических шкафов

Гибкие силиконовые ленты используют для обогрева сложных поверхностей или компактных шкафов. Их можно изгибать под нужным углом, а герметичная оболочка из силикона защищает от влаги и химических паров. Эти нагреватели часто применяют в фармацевтике, где требования к чистоте и безопасности особенно высоки.

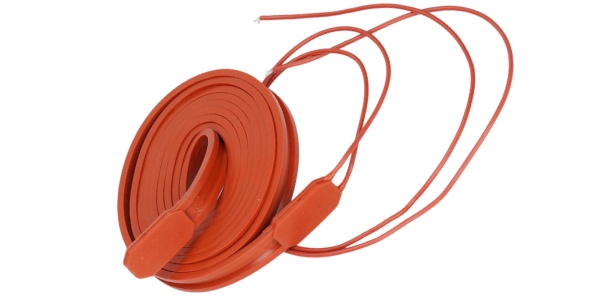

Силиконовая нагревательная лента для контроля температуры в шкафах управления

Контроль влажности: защита от конденсата и коррозии

Влажность — не менее опасный фактор, чем температура. При резких перепадах температуры, например, при запуске оборудования зимой, на стенках шкафа образуется конденсат. Для борьбы с ним используют антиконденсатные нагреватели мощностью от 20 до 80 Вт. Их размещают в нижней части шкафа, чтобы подогретый воздух поднимался вверх, вытесняя влагу. Такие нагреватели часто комбинируют с гигростатами, которые включают обогрев при достижении влажности 60–70%.

В условиях тропического климата или на химических производствах применяют системы осушения воздуха. Адсорбционные осушители прогоняют воздух через влагопоглощающие материалы, снижая влажность до 40–50%.

Как выбрать оборудование для контроля микроклимата

Выбор системы начинается с анализа условий эксплуатации. Для расчета мощности нагревателя используют специальную формулу.

P=V×ΔT×0.033

где P — мощность (Вт), V — объем шкафа (м³), ΔT — разница между внешней и требуемой внутренней температурой. Например, для шкафа объемом 1 м³ при ΔT=30 °C потребуется нагреватель мощностью 100 Вт.

Терморегуляторы выбирают по типу управления: аналоговые подходят для простых задач, а цифровые позволяют программировать температурные профили и интегрироваться с SCADA-системами. Важно обращать внимание на степень защиты (IP54 для пыльных помещений, IP65 для влажных) и диапазон рабочих температур.

Монтаж и обслуживание нагревателей в электрических шкафах

Установка нагревателей и вентиляторов требует внимания к деталям. Нагреватели размещают в нижней зоне шкафа, чтобы тепло распространялось снизу вверх. Вентиляторы монтируют в верхней части для вывода горячего воздуха. Все кабельные вводы герметизируют сальниками или термостойким силиконом, чтобы исключить попадание пыли и влаги.

Обслуживание включает регулярную очистку вентиляторов от пыли, проверку нагревателей мультиметром (сопротивление должно соответствовать паспортным значениям) и замену фильтров в осушителях.

Итог

Контроль микроклимата в электрических шкафах — необходимость. Правильно подобранные нагреватели, вентиляторы и осушители защитят оборудование от перегрева, коррозии и конденсата, снизив затраты на ремонт. Ключевые критерии выбора — мощность, тип управления и условия эксплуатации. Не экономьте на качестве компонентов: надежный терморегулятор или антиконденсатный нагреватель окупятся за счет увеличения срока службы дорогостоящей автоматики.
